Die Mittelfränkische-Eisenbahn-Betriebs-Gesellschaft MEBG

Fa. Swietelsky * 31. März 2020

Bilder© von Michael Frank und eigenen Aufnahmen

Einsatz der Gleisbaufahrzeuge - Teil 1 Nördlingen bis Fremdingen

Durch meine Mitarbeit bei der MEBG hatte ich die Möglichkeit beim Einsatz der Gleisbaumaschinen dabei zu sein. Nach langen Verhandlungen wegen der Coronakrise konnte die Fa. Swietelsky aus Österreich doch noch grenzüberschreitend die Arbeiten auf dem Streckenabschnitt durchführen.

Von Nördlingen ausgehend wurden die Fahrzeuge in Richtung Wilburgstetten eingesetzt.



Bei Wallerstein wurden auch Schwellen ausgetauscht.

Wallerstein 31.03.2020

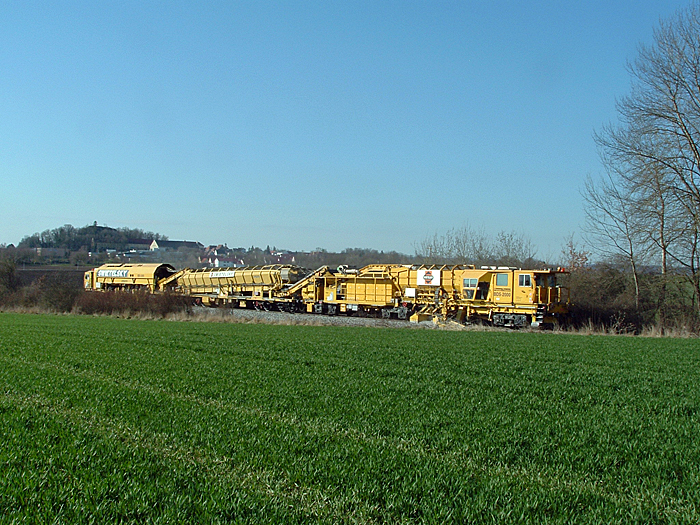

Auf dem Damm in Wallerstein fotografierte Michael Frank die Gleisstopfmaschine. Hier sind sehr gut die bereits im Februar durchgeführten Arbeiten zum Rückschnitt der Vegetation zu sehen.



Wallerstein 31.03.2020

































Bei km 4,6 in Wallerstein hatte die Stopfmaschine ihre Arbeit bereits durchgeführt, anschließend kam die Schotterplaniermaschine (Schotterpflug) zum Einsatz.

Wallerstein 31.03.2020



































Als Vorausfahrzeug war das Messfahrzeug EM-SAT 120 mit dem Laserwagen auf der Strecke. Wenn der Laserwagen nicht benötigt wird, ist dieser huckepack in dem Gestell vor dem Führerhaus des EM-SAT 120 platziert.

Auf dem Bild steht das Messfahrzeug an der Ausfahrt aus dem Bahnhof Fremdingen kurz vor dem Bahnübergang. Der Laserwagen ist etwa 50 Meter schon voraus.

Fremdingen31.03.2020

































Vom EM-SAT 120 werden entlang der Strecke Fix-Punkte anvisiert. Das sind oft noch die alten Schienenspitzen (senkrecht seitlich der Strecke eingerammte etwa 50 cm hohe Schienenteile). Diese Schienenspitzen dienten beim Bau von Bahnstrecke zur Nivellierung und wurden vermessungstechnisch protokolliert. Das EM-SAT 120-Fahrzeug hängt sich an diesen und auch an anderen Fixpunkten ein und misst zusammen mit dem etwa 50 Meter im Voraus fahrenden Laserwagen die Gleislage.

Fremdingen31.03.2020

































Besondere Gleislagenpunkte werden vom Bediener des Laserfahrzeuges mit Farbsprühdose markiert.

Fremdingen31.03.2020

































Die Daten werden über Funk an die nachfolgende Stopfmaschine 09-4X übermittelt.





Eine Aufnahme zeigt die Gleislage südlich von Marktoffingen vor der Bearbeitung durch die Stopfmaschine.

Marktoffingen 31.03.2020

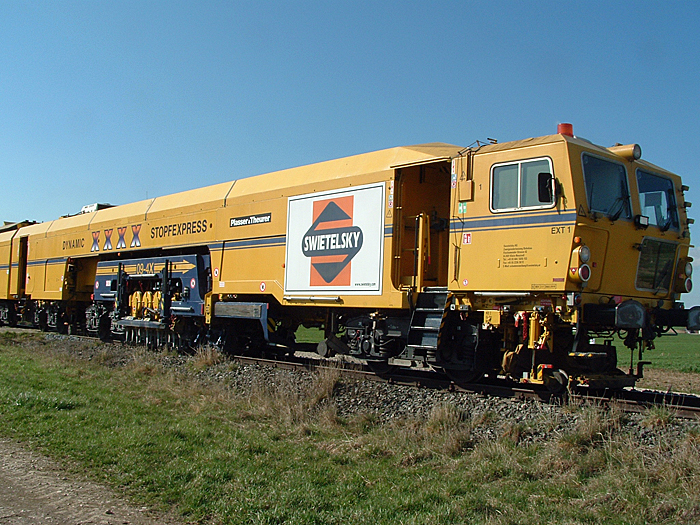

Auf dem folgenden Bild ist die Vorrichtung mit den Stopfmeißeln zu sehen. Dieses Stopfaggregat stopft 4 Schwellen gleichzeitig und schafft 2600 Meter pro Stunde! Herkömmliche Stopfmaschinen konnten nur 2 Schwellen gleichzeitig  bearbeiten und schafften nur ca. 2400 Meter pro Schicht!

Marktoffingen 31.03.2020

































Früher  wurde das Gleis mit Handwinden angehoben. Bis die richtige Lage erreicht war, mussten eine Anzahl von Arbeitern mit Stopfhacken und Schottergabeln den Schotter unter die Schienen stopfen.

Heutzutage fährt die Stopfmaschine im Schritttempo und hebt dabei durch waagrecht unter dem Schienenkopf laufende Rollen das Gleis in die richtige Lage. Dann wird mit den am Schlitten (blaues Bauteil unter Stopfmaschine) angebrachten massiven Meißeln der Schotter unter die Schwellen gestopft. Der Schlitten rutscht dabei unter dem Fahrzeug hin und her und hält nur während des Stopfvorgang kurz an, somit kann das Fahrzeug kontinuierlich seine Langsamfahrt fortsetzen.

Das Ergebnis zeigt das folgende Bild, aufgenommen südlich von Marktoffingen. Noch ist aber der  seitliche Schotter nicht profiliert und auch im Gleis und auf den Schwellen liegen noch Schottersteine.



Marktoffingen 31.03.2020



































Nun kommt die Schotterplaniermaschine BDS-2000 zum Einsatz. Eine einfache Version ist der Schotterpflug. Das hier eingesetzte Fahrzeug ist schon eine Weiterentwicklung des Schotterpfluges.

Nördlich von Wallerstein ist hier die Schotterplaniermaschine BDS-2000 von Swietelsky im Einsatz.

Wallerstein 31.03.2020

































Dieses "Schotterbewirtschaftungssystem BDS2000" stellt nicht nur das Planum für das Gleisbett her, sondern nimmt auch überflüssigen Schotter  bis über 100 t auf und kann diesen, je nach Bedarf, an anderer Stelle der Strecke wieder ausbringen.

Wallerstein 31.03.2020

































Mit einer großen Bürstenwalze wird der Schotter schließlich noch zwischen die Schwellen gekehrt.

Wallerstein 31.03.2020



































Im August 2015 wurde in Wallerstein bereits der Bahnübergang mit Lichtsignalanlage umgebaut. Gleichzeitig errichtete man einen neuen Bahnsteig. Nun fast fünf Jahre danach sieht nach der Instandsetzung des Gleises das frühere Bahnhofsgelände aus, als würde hier gleich eine Regionalbahn halten.

Dort wo der neue Bahnsteig ist, lag das Ladegleis zur Güterhalle. Rechts vom Streckengleis war das Ausweichgleis.

Der alte Bahnsteig befand sich vor dem Bahnhofsgebäude im Hintergrund. Ferner gab es noch einen Bahnsteig zwischen dem Streckengleis und dem Ausweichgleis.



Wallerstein 31.03.2020



































Die Bauarbeiten im Tal der Mauch bei Bühlingen - das Schotterplanierfahrzeug

bei Bühlingen 31.03.2020

































Die Stopfmaschine am Bahnsteig der ehemaligen Haltestelle Bühlingen

Bühlingen 31.03.2020
